SOULNOTE D-3

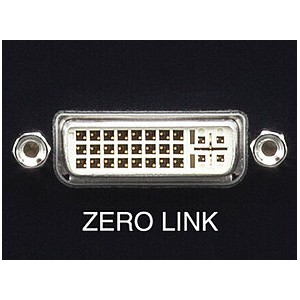

ZERO LINK

Door een met ZERO LINK uitgerust netwerktransportapparaat aan te sluiten, ontstaat een netwerksysteem dat volledig is gesynchroniseerd met de DAC-klok en worden dramatische verbeteringen in de geluidskwaliteit bereikt door asynchrone circuits te elimineren. De invoer van de ZERO LINK-aansluitingen gaat via een selector die bestaat uit een mechanisch relais dat geen jitter toevoegt en rechtstreeks verbinding maakt met de DAC-chip met behulp van een unieke lay-out voor ZERO LINK.

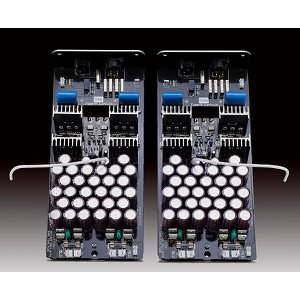

Een dubbele mono analoge sectie

De D-3 maakt gebruik van een dubbele mono-constructie met twee identieke en speciale sets connectoren, Type-R-circuits, voedingskanalen, voedingstransformatoren, relais-aandrijfcircuits en relaisvoedingen voor de linker- en rechterkanalen. Bovendien is de D-3 volledig geïsoleerd van de digitale voeding, inclusief de transformator. Een optocoupler isoleert volledig de relaisbesturingssignalen die zijn aangesloten op het analoge signaalsysteem. De montagebasis voor de aluminium printplaat is niet vast, wat de basis legt voor een ongeremde en meer gepassioneerde geluidskwaliteit. De analoge borden zijn gemonteerd op een onafhankelijk rechter- en linkerbordchassis en zijn ook onafhankelijk van de connectoren op het achterpaneel. Net als bij de P-3, verbinden met schuim gecoate Teflon-kabels de linker en rechter onafhankelijke aluminium zijaardingspennen met hun respectieve aardingspennen, die geïsoleerd zijn van het chassis.

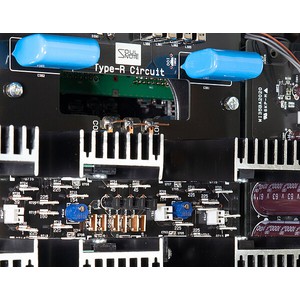

Type-R-circuits worden gebruikt in de non-NFB-egalisatieversterker

De uitgangslijnversterker maakt gebruik van discrete, non-NFB type R-circuits, vergelijkbaar met de P-3. Het bevat ook de nieuw ontwikkelde, bijzonder hoogwaardige ‘naked’ folieweerstanden. Met 1 Ohm emitterweerstanden en 3,9 Ohm uitgangsweerstand, levert het verbazingwekkende informatiedetails en sublieme S/N.

Vier ES9038PRO-circuits

Elk kanaal in de DAC-chip gebruikt twee ES9038PRO-chips, voor in totaal vier chips in het apparaat. Het onvergelijkbaar krachtige 120mA uitgangsvermogen van elk kanaal is een essentieel onderdeel van de discrete non-NFB DAC. Een stroom-naar-spanning conversieweerstand gebruikt kale folieweerstanden om de stroomuitgang om te zetten in spanning vlak voor de eerste fase van het Type-R-circuit.

Speciaal extern klokontwerp

Omdat de klok een aanzienlijke invloed heeft op de geluidskwaliteit van de D/A-converter, ontdekten we dat we een betere geluidskwaliteit konden krijgen door de klok in een aparte behuizing met een aparte voeding te plaatsen, in plaats van hem in het apparaat te huisvesten. Daarom hebben we het gebruik van interne klokken verlaten en bieden we nu een speciaal extern klokgeneratorapparaat aan. De X-3 is de meest geschikte externe klok voor pure geluidskwaliteit, daarbij raden we ten zeerste de RCC-1 klokkabel aan.

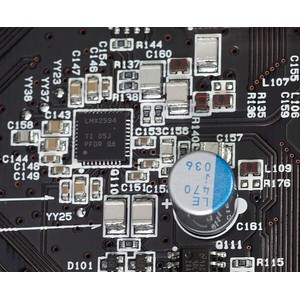

DDS in het femtoseconde bereik

Met zijn extreem lage jitter van 45 femtoseconden biedt de DDS LMX2594 een hoogwaardige masterklok die de bemonsteringsfrequenties van de 10MHz klokingang aanpast. Hierdoor kan hij de ES9038PRO aansturen in non-DPLL-modus (128 femtoseconden), d.w.z. de modus met de beste geluidskwaliteit. Door een hoofdklok te genereren die overeenkomt met de samplefrequentie van elk spoor dat door het transport wordt gedragen tijdens de ZERO LINK, wordt een perfecte synchronisatie met het transport bereikt zonder PLL's of sample rate-converters.

Onafhankelijke links-rechts aarding voor stroomtransformatoren

De vermogenstransformator is verdeeld in drie onafhankelijke transformatoren - digitaal, analoog rechts en analoog links - waarbij elke sectie onafhankelijk is gemonteerd aan de zijkant van een aluminium basis die transformatortrillingen van elke basis naar een aardpen geleidt. Elk van de drie transformatoren is verticaal parallel aan de printplaat gemonteerd om mogelijke ruis in de circuits veroorzaakt door lekstroom te voorkomen. De 152 elektrolytische condensatoren met lage vergroting in de gelijkrichtercondensator en de 52 ultrasnelle SiC-diodes in de gelijkrichterdiode tonen onze niet-aflatende toewijding aan geluidskwaliteit. Ze vormen het hart van deze enorme stroomvoorziening.

Gebruik van NOS-modus

De D-3 gebruikt de veelgeprezen NOS-modus (Non Oversampling). Deze modus produceert geen pre- en post-echo's zoals die optreden bij FIR-oversampling. De non-oversampling-modus kan niet worden gebruikt met DSD.

Pulsuitgangsgolfvorm met een FIR-overbemonsteringsfilter

Pre- en post-echo's zijn kunstmatige ‘geluiden’ die worden gecreëerd door gegevensberekeningen voor en nadat de gegevens zijn geïnterpoleerd. Ze laten golfvormen zoals sinusgolven vloeiender lijken, maar rekenalgoritmen kunnen de geluidskwaliteit of ambiguïteit verslechteren en aan de tijdlijn worden toegevoegd.

Pulsuitgangsgolfvorm in non-oversampling-modus

Deze golfvorm kan alleen worden bereikt door een discrete non-NFB-versterker te combineren met een uitstekende transiënte respons. Omdat muziekgolfvormen eigenlijk een reeks impulsgolfvormen van verschillende groottes zijn, elimineert de non-oversampling-modus elke dubbelzinnigheid in de tijdlijninformatie, waardoor een meer realistische en natuurlijke geluidskwaliteit wordt gecreëerd en een uitgebreide luisteromgeving voor het menselijk oor, dat extreem gevoelig is in het tijdsdomein.

RSR-2-12D (referentie SOULNOTE-relais)

Een ultra-low-loss glazen buis reed-relais dat op dezelfde manier werkt als een kwikrelais is speciaal aangepast. Het is een origineel relais ontwikkeld door SOULNOTE dat een geluidskwaliteit bereikt die vergelijkbaar is met die van draad.

"Kale" folieweerstanden van de hoogste kwaliteit

We gebruikten kunstmatige filmweerstanden van ultrahoge precisie van satellietkwaliteit met uitzonderlijke temperatuurkenmerken en maakten aanvullende aanpassingen met de nadruk op geluidskwaliteit. Deze weerstanden van ultrahoge geluidskwaliteit zijn in eigen huis ontwikkeld en maken van een kaal folie-ontwerp gebruik.

SPECIFICATIES

Ondersteunde bemonsteringsfrequentie

ZERO LINK, USB: Max. 768kHz (PCM) / Max. 22.6MHz (DSD)
coaxiaal, AES/EBU: Max. 192kHz (PCM) / Max. 2.8MHz (DSD64 DoP v1.1)

PCM-kwantiseringsbitsnelheid

ZERO LINK, USB: 16bit, 24bit, 32bit
coaxiaal, AES/EBU: 16bit, 24bit

Digitale ingang

ZERO LINK, USB (Type B) 2, coaxiaal (S/PDIF), AES/EBU

Externe klokingang

10MHz (SMA 50ohm)

Analoge uitgang

XLR x1, RCA x1

Analoog uitgangsniveau

XLR: 5,6 Vrms
RCA: 2,8 Vrms

Frequentiebereik

2Hz tot 120kHz (+0/-1dB)

S/N-verhouding

110dB

Totale harmonische vervorming

0,008% (NOS/176,4kHz)

Analoog filter

Primair passief type

Netspanning

230V AC 50Hz

Stroomverbruik

48W

Externe afmetingen hoofdeenheid

454(B) × 174(H) × 407(D)mm

Gewicht

28kg

Meegeleverde accessoires

Spikeboard, spikes, afstandsbediening, netsnoer
